Preselektor selber gebaut

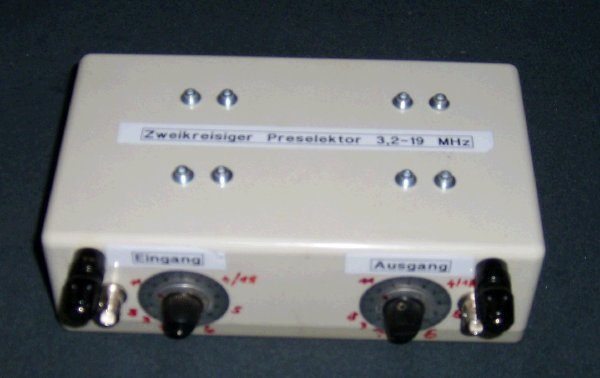

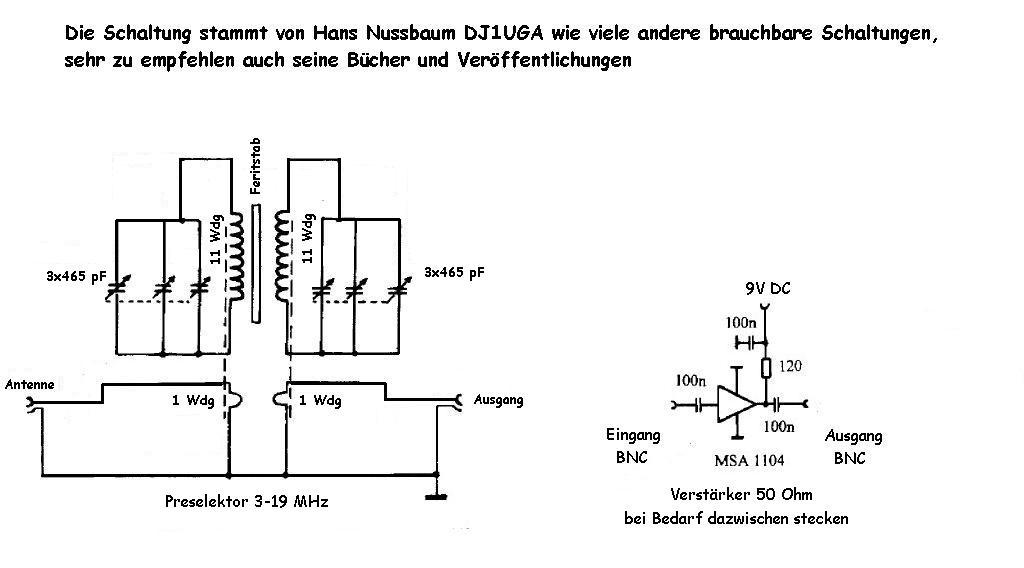

Ich habe mir einen zweikreisigen Preselektor mit Ferritstabkopplung selber gebaut. Die Schaltung stammt von Hans Nussbaum DJ1UGA und funktioniert sehr gut. Auch kann ich die Bücher von Hans Nussbaum nur weiter empfehlen!
Mein Ziel war es, alle Frequenzen und Störungen stark zu dämpfen die sich außerhalb der eingestellten Frequenz am Weltempfänger befinden. Ein Preselektor dämpft sehr stark die Amplitude der Frequenzen die außerhalb des eingestellten Bereichs liegen. Dadurch wird der Empfängereingang nicht zustopft sowie Verzerrungen und Intermodulation verhindert. Die Bandbreite der eingestellten Frequenz ist Frequenz abhängig.
Die Funktion:

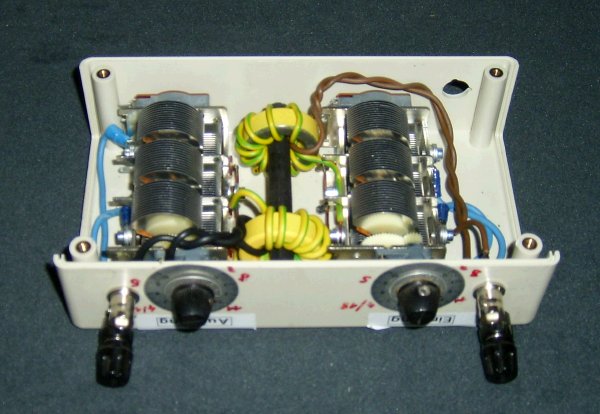

Der Preselektor besteht aus 2 Parallelschwingkreisen die mit einem Ferritstab gekoppelt sind. Ein Parallelschwingkreis ist während der Resonanzfrequenz hochohmig und beeinflusst nicht unsere Antennenspannung auf dem Ringkern. Eigentlich würde eine Parallelschwingkreis als Preselektor ausreichen, nur durch Spulenverluste wird die Dämpfung mit ansteigender Frequenz immer schlechter. Deshalb der 2. Parallelschwingkreis und die Ferritstabkopplung muss sein, um die Linearität der Amplitude und Frequenz zu erhalten. Natürlich dämpfen die ganzen Kopplung etwas, aus diesem Grund habe ich einen Verstärker gebaut der extern dazwischensteckbar ist. Der wird bei Verwendung an einem Weltempfänger fast nicht benötigt, da durch die Langdrahtantenne die Signalstärke sowie so zu groß ist. Der nutzbare Bereich liegt zwischen 3,2-19 MHz.
Die Bedienung:
Als erstes ohne Verstärker mit dem am Ausgangskreis des Preselektors die höchste Signalstärke am Weltempfänger einstellen, dann mit dem Eingangskreis. Es ist etwas Gefühl erforderlich für ein gute Ergebnis. Falls die Signalstärke zu schwach ist, so das wir keine Anzeige oder Ausschlag am Weltempfänger sehen kann, dann zu erst den Verstärker einschalten und mit dem Ausgangskreis das stärkste hörbare Signal einstellen, dann den Eingangskreis laut Skale gleichstellen. Jetzt müsste eigentlich die Signalstärkenanzeige wieder anzeigen und man kann die Feineinstellung vornehmen.

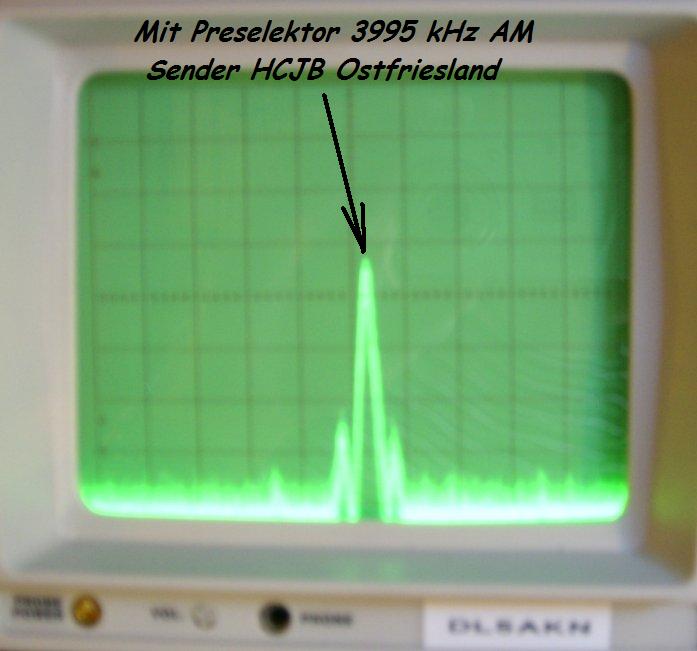

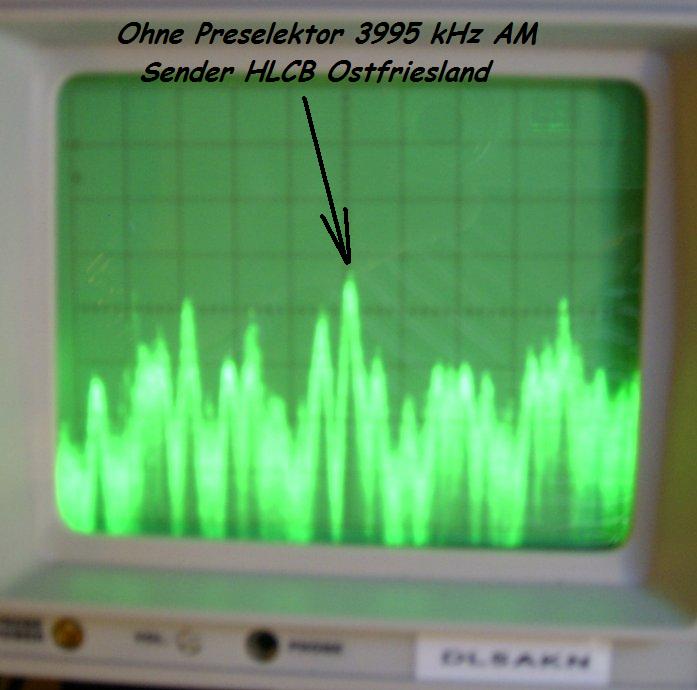

Die beiden Bilder zeigen den Sender HCLB 3995 kHz. Schön zu erkennen, wie sauber der Träger mit den beiden Seitenbändern ist mit Preselektor!

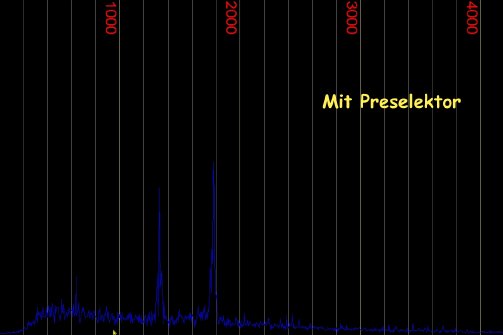

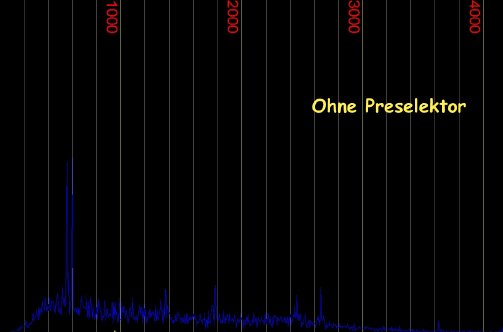

Wie gut der Preselektor funktioniert, zeigen die beiden Hörproben eines RTTY-Signals und die Frequenzanalyse oben!
Weltempfänger nur mit Langdrahtantenne
Weltempfänger mit Preselektor und Langdrahtantenne
Bauelementeliste:
Der Drehkondensator wurde bei Oppermann bestellet, der Rest bei Reichelt!
Artikel |
Bestellnummer |
Preis |
---|---|---|
Drehkondensator 3x465pF |
DA 875 |
19,85 € |
Kunststoffgehäuse |
P4 |
6,95 € |
Metallgehäuse |
4020 |
2,40 € |
Amidon 130-2 |
130-2 |
2,00 € |
PL Buchsen RG 58 |
SO 239 SH |
0,50 € |
BNC Buchsen RG 58 |
UG 1094 U |
0,29 € |
BNC Stecker RG 58 |
UG 88 U |
0,50 € |
MCA 1105 |
MSA 1105 |
3,65 € |
Kondensator |
100n |
0,07 € |
Poti/Skalen |
diverse |
3,00 € |
Frerritstab |
aus einem alten Radio |
0,00 € |
