Eine einfache Lampenprüfung z.B. der Positionsbeleuchtung auf einem Segelboot

Die von mir gebaute Schaltung wurde getestet und befindet sich noch im Einsatz, für eventuelle Schäden an anderen Fahrzeugen oder Folgeschäden übernehme ich keine Gewähr und ist jeder selber verantwortlich!

Die Schaltung ist als Lampenprüfung gedacht, z.B. der 4 Positionslaternen, man kann natürlich auch andere Verbraucher prüfen. Auch LED-Leuchten lassen sich prüfen.

Funktion:

Mit den Optokopplern meiner Schaltung mache ich eigentlich nur eine Durchgangsprüfung, deshalb sagt das Ergebnis nicht 100% ob die Lampe noch in Ordnung ist. Bei einen Kurzschluss auf der Leitung oder in der Fassung bekommt man auch ein OK, nur merkt man an der defekten Sicherung, dass etwas faul ist. Die PC 817 schalten schon im einstelligen mA Bereich und somit funktioniert die Schaltung auch bei LED’s. Man könnte auch einen normalen Transistor verwenden, nur durch den kleineren Basisstrom könnten Kriechströme schon ein OK vortäuschen. Die 4 LED leuchten, wenn die Prüfung OK ist.

Die gesamte Schaltung ist sehr einfach gehalten und kann auch von einem Anfänger gebaut werden. Umgang mit einen Lötkolben ist natürlich Voraussetzung.

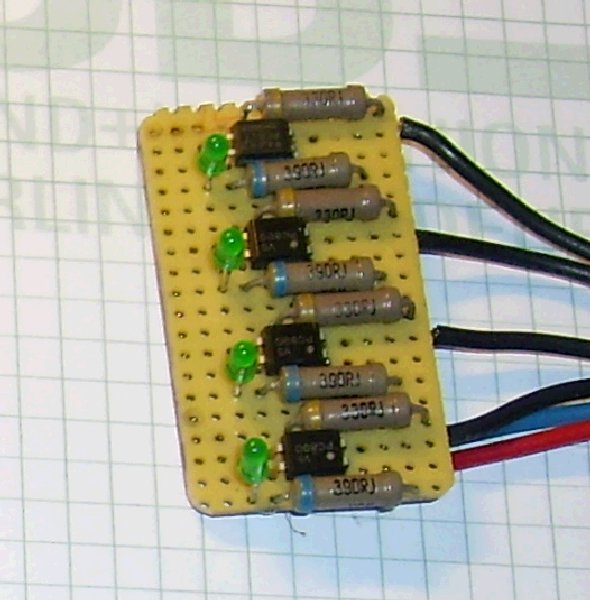

Der Preis für die wenigen Bauelemente liegen unter 3€. Es wird nicht unbedingt eine fertig geätzte Leiterplatte benötigt, man kann auch alles auf eine Lochrasterplatine verbinden. Die Schaltung lässt sich leicht auf mehrere Verbraucher ausweiten.

Meine Schaltung ist kein optimaler Lampentest, aber für die teilweise noch viel verbauten Glühlampen, die erste und wichtigste Prüfung! Die Prüfung funktioniert nur bei ausgeschalteten Verbraucher!

Sollen die Prüfungs-LED auch gleichzeitig AN und AUS der Positionsbeleuchtung signalisieren, so kommen noch 4 einfache Dioden dazu.

Schaltung mit Einschalt-Kontrolle:

Stückliste mit Reichelt-Bestellnummern:

So habe ich das immer aufgebaut, Irrtümer und Änderungen vorbehalten!
