Einfacher Ladeverteiler für max.120A selber gebaut

Der von mir gebaute leistungsfähige Ladeverteiler ist für Boote und Wohnmobile gedacht, um mehrere Batterien getrennt von einander zu laden. Für Schäden und eventuelle Fehler übernehme ich keine Verantwortung!

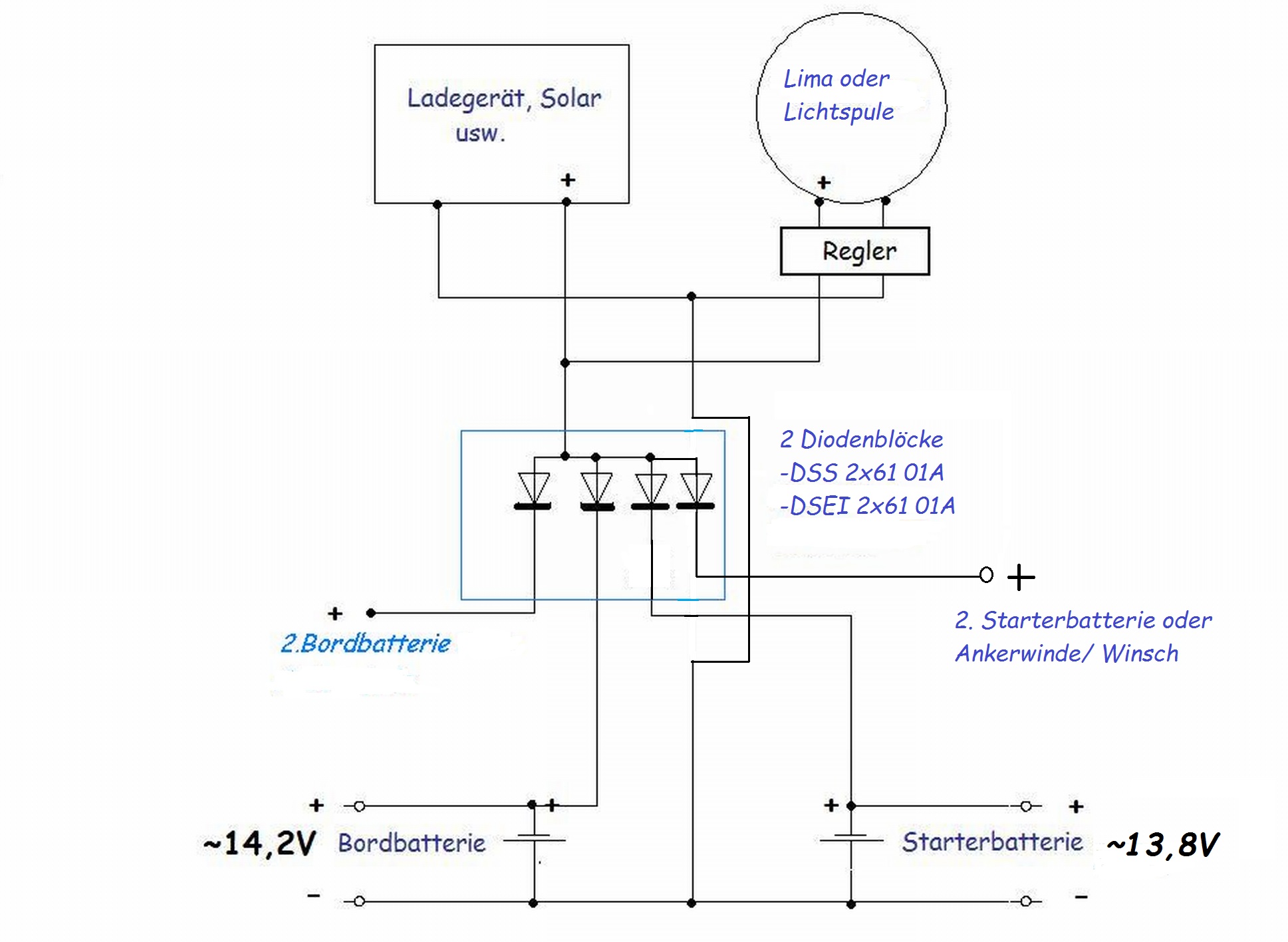

Dieser Diodenverteiler zur Ladung mehrere Batterien kann für 2 Batterien mit maximalen Ladestrom 120A oder für 4 Batterien mit 60A Ladestrom eingesetzt werden. Wobei ich einen Ausgang 1x120A oder 2x60A für Bordbatterien vorgesehen habe die immer vorrangig geladen werden und einen Spannungsabfall zum Ende der Ladung hin von nur 0,2V aufweisen. Der übrige Ausgang ist für 1x120A oder 2x60A für Starterbatterien oder aus meiner Sicht auch für Ankerwinsch-Batterien vorbereitet. Die kurze hochstromige Belastung der Batterie macht sich nicht so stark im Kapazitätsverlust bemerkbar. Oder es ist nicht zwingend notwendig sofort bis 100% nach zu laden. Übrigens wird auch in der Fahrzeugtechnik davon ausgegangen und die Starterbatterien der Fahrzeuge nur mit 13,8V Ladespannung geladen oder bei den wenigen kurzen Startvorgängen eben nur gepuffert.

Die vorrangige Ladung der Bordbatterien kommt zu Stande, weil die Dioden der Starterbatterien (Standarddioden) bei hohen Ladestrom 1V mehr Spannungsabfall haben als die Dioden der Bordbatterien (Schottky). Zum Ende der Ladung hin stellen sich dann auch bei den Starterbatterien ein Spannungsabfall von gebräuchlichen 0,7V ein, so das sich eine Spannung von 13,7V an den Starterbatterien einstellt, bei 14,4V Eingangsspannung am Diodenverteiler.

Der Spannungsabfall über den Diodenverteiler ist um 0,1V-0,3V geringer, wenn man ihn mit 2 Batterien a 120A Ladestrom betreibt, da so immer 2 Dioden parallel geschaltet sind.

Einzigster Wehmutstropfen meines Diodenverteiler, die Dioden sind nicht billig! Bei den großen Elektronikversender wie Digikey oder Moser bekommt man das Stück für um die 18€, nur sind da saftige Versandkosten darauf, wenn man nicht gerade mehr bestellt. Mit etwas Glück bekommt man aber über ebay das Stück für 20€ und kann sich so für rund 45€ eine leistungsstarken Diodenverteiler selber bauen.

Ich persönlich würde den Verteiler immer mit 4x60A betreiben, denn selbst bei einer 100A Lima teilt sich der Strom ja auf die verschiedenen Ausgänge auf und wenn überhaupt mal die 100A über eine Diode fließen, dann nur sehr kurz. Aber das habe ich nicht getestet!

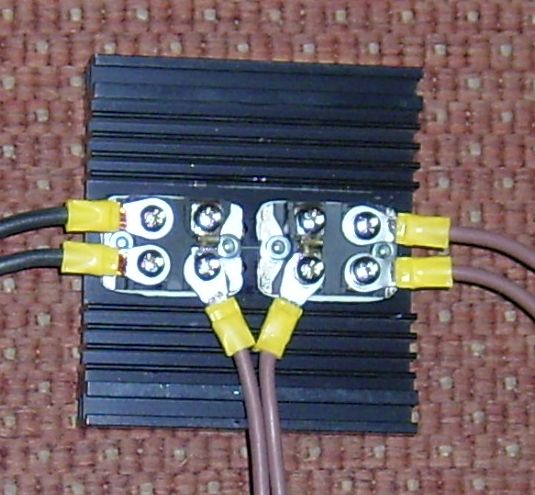

Die Grundplatten der Diodenblöcke sind Potentialfrei und können somit direkt auf einen Kühlkörper geschraubt werden.
