Diebstahlschutz durch Hochspannung

Die von mir gebaute Schaltung wurde getestet, für eventuelle Schäden an anderen Geräten oder Folgeschäden übernehme ich keine Gewähr und ist jeder selber verantwortlich! Hochspannung, auch mit wenig Leistung, kann für Personen gefährlich werden!

Die Schaltung habe ich mir gebaut, um auf meinem Segelboot die Fußreling und/oder die Badeleiter unter Spannung zu setzen, wenn es am Ankerplatz alleine bleiben muss. Ein sehr wirksamer Diebstahlschutz! Natürlich kann man diese Schaltung auch als Marderschutz oder für einen Weidezaun einsetzen.

Funktion:

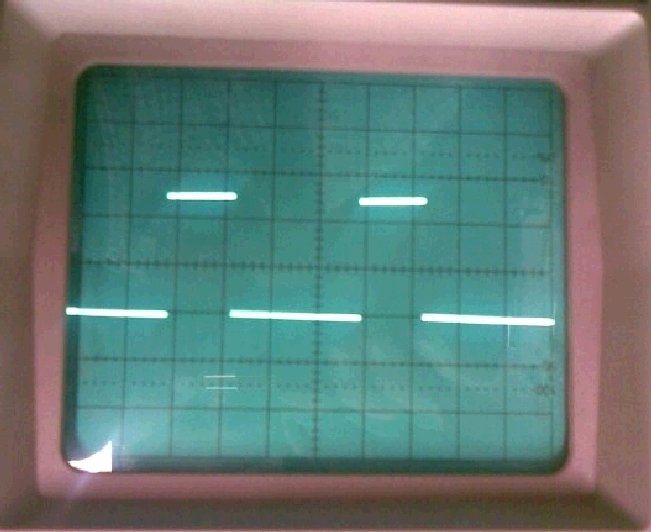

Der Controller erzeugt eine Rechteckspannung in Pulsweitenmodulation. Mit dem Poti R4 kann das Verhältnis zwischen Low - und High-Phase (Pulsweite) eingestellt werden, wobei hier die High-Phase nur einen Bruchteil der Low-Phase betragen soll. Mit 150 mA Eigenverbrauch waren die rund 1000V stabil genug (anfassen nicht möglich) Das kurze harte Abschalten des Darlington-Transistor erzeugt auf der Sekundärseite des Trafos eine Induktionsspannung im kV-Bereich, dadurch hat man auch mit der Pulsweitensteuereng kaum Einfluss auf die Ausgangsspannung und nur wenig Einfluss auf die Leistung. Ich habe die PWM bewusst programmiert um den Eigenverbrauch so gering wie möglich zu halten, denn auf einem autarken Segelboot oder einem PKW der parkt, ist Energie Mangelware! Die Grundfrequenz ist auf 5 Hz eingestellt und sie kann nur über das Programm verändert werden, um vielleicht eventuelle Störungen auf anderen Geräten zu beseitigen. Denn Rechtecksignale erzeugen (bestehen) aus Oberwellen!

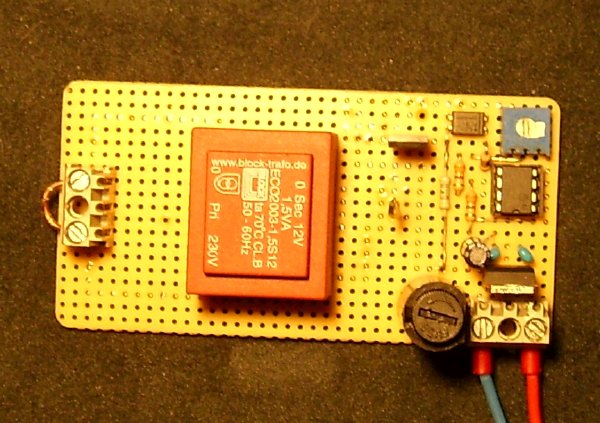

Der von mir verwendete Trafo hat eine 12V Primärwickelung und damit habe ich auf der Sekundärseite ein 2mm Funken gezogen, was dauerhaftes Anfassen unmöglich gemacht hat. Man kann auch einen Trafo mit einer kleiner Primärspannung verwenden um dadurch die Ausgangsspannung zu erhöhen. Das kann man soweit treiben bis der Trafo intern durchschläg. Ein 9/220 V lief bei einem Test problemlos. Bei Trafos mit mehr Leistung muss der BD 677 gekühlt werden. Aber Vorsicht, hohe Spannung ist gefährlich!

Stückliste mit Reichelt-Bestellnummern:

Datenblatt BD 677

So habe ich das immer aufgebaut, Irrtümer und Änderungen vorbehalten!
