Blinkgeber mit Last-unabhängiger Blinkfrequenz


Die von mir gebaute Schaltung wurde getestet, für eventuelle Schäden an anderen Geräten oder Folgeschäden übernehme ich keine Gewähr und ist jeder selber verantwortlich!

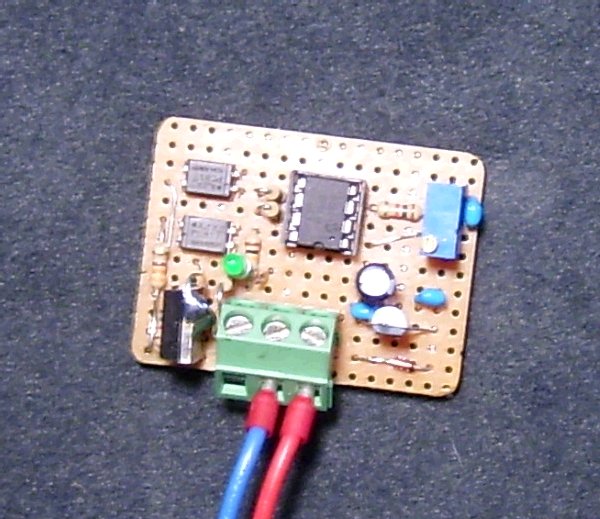

Die Schaltung habe ich gebaut für einen Freund, der nach Anbau von LED-Blinkern an seinem Motorrad eine viel zu hohe Blinkfrequenz feststellte.



Funktion:


Der Controller erzeugt eine Last-unabhängige Rechteckspannung, bei der die Nullvoltphasen immer etwas kürzer sind als die Einschaltphasen. Das habe ich bewusst so gemacht, da es mir besser gefällt. Mit dem Poti R4 kann die Blinkfrequenz eingestellt werden, von 36 Mal/min bis Dauerlicht. Auf Anfrage ändere ich das Controllerprogramm, um Symmetrie zwischen beiden Rechteck-Phasen zu erreichen. Sobald die Zündung eingeschaltet wird, taktet der Blinkgeber, aber erst, wenn der Blinkerschalter einschaltet ist, wird der Stromkreis zur Blinkleuchte geschlossen und sie blinkt. Der Blinkgeber kann also ohne große Umbauten den originale ersetzen, voraus gesetzt, es ist noch ein Blinkgeber in Relaisform. Der Stromverbrauch meiner Schaltung liegt nur im 2 stelligen mA-Bereich. Der FET am Ausgang kann 20A schalten, also kein Problem bei Warnblinkbetrieb mit Anhänger.





Stückliste mit Reichelt-Bestellnummern:


Artikel

Bestellnummer

Preis

Microcontroller DIP 8

PIC 12F675

1,25 €

Leistungs FET oder ähnlichen 1x

IRF 9724N

0,41 €

Optokoppler 1x

PC 817X

0,25 €

Widerstände

diverse

~1,00 €

Kondensator

diverse

0.50 €

Diode

161026-62

0,18 €

Festspannungsregler

ΜA 7805

0,25 €



Datenblatt J 410


Controllerprogramm


So habe ich das immer aufgebaut, Irrtümer und Änderungen vorbehalten!
